Cubiertas

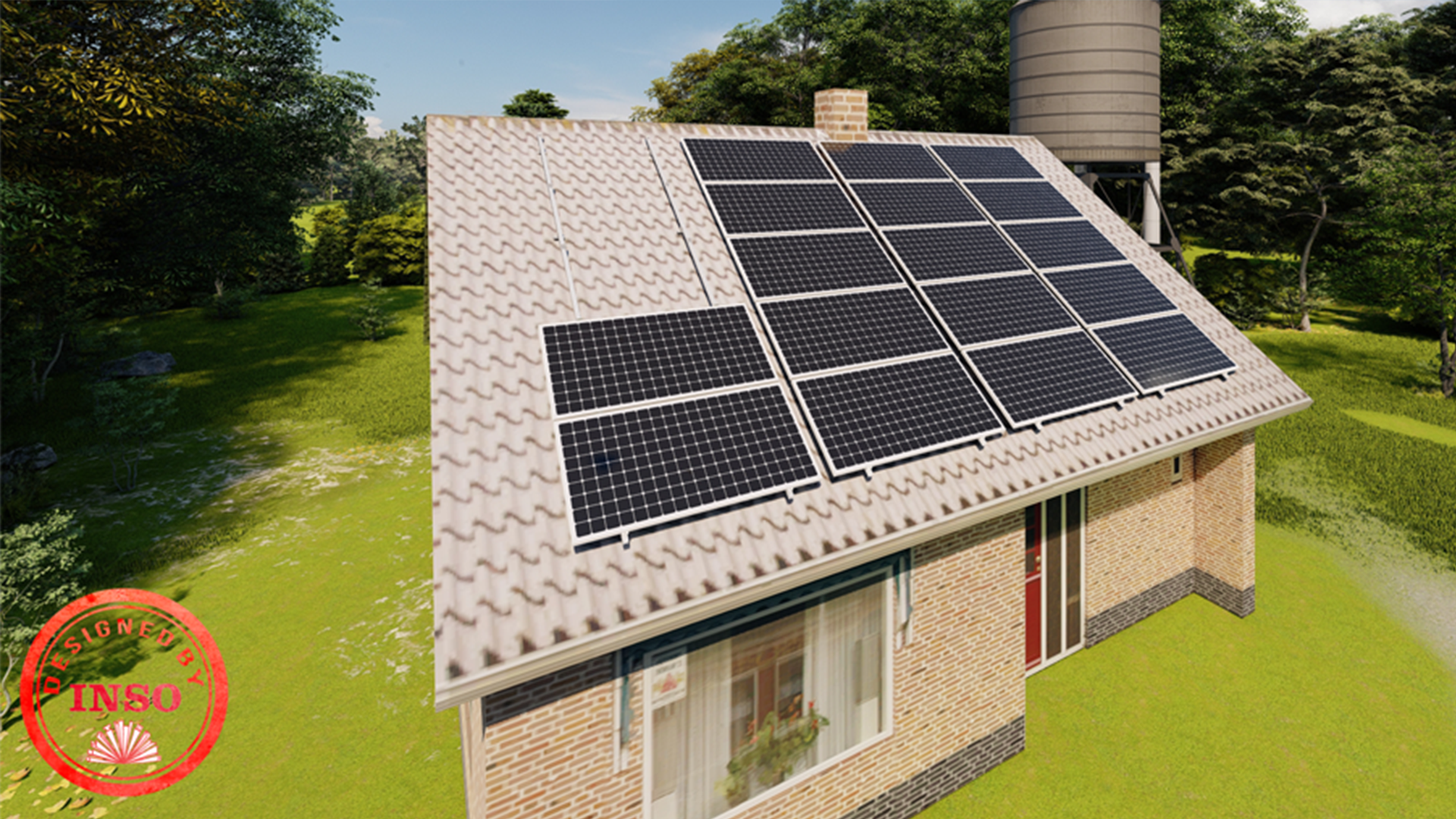

Es el sistema de montaje más usual para las cubiertas de teja. Utilizamos una base rectangular (Posibilidad de adaptar a base con forma de L y salvateja) con fijación de varilla la cual proporcionará un agarre seguro de la estructura ya que se coge por ambos lados del perfil. La fijación Varilla se ubicará en el alto de la Teja con taco químico para evitar posibles filtraciones. El sistema de fijación del panel a la estructura será mediante el sistema de grapas.

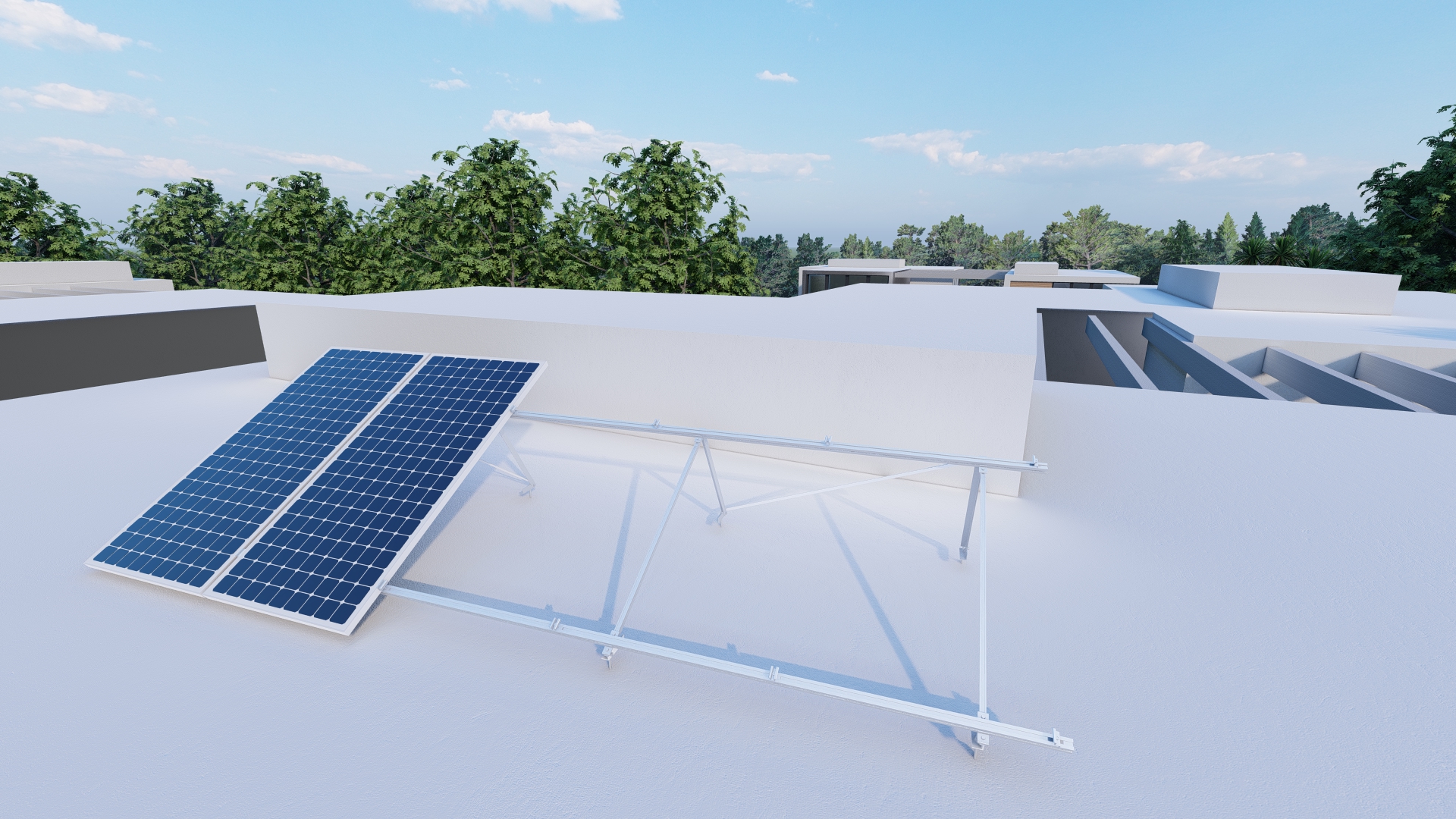

Estructura inclinada 30° con toda la perfilería, accesorios y tornillería necesaria para la instalación en bloques de hormigón o similar. Disposición de módulos FV en vertical/horizontal. Para fijar cada bastidor varilla M-10 y sistema de nivelación de la propia estructura mediante sistema “tuerca/contratuerca”. La fijación de la varilla a los bloques de hormigón se deberá realizar mediante anclaje químico. El sistema de fijación del panel a la estructura será mediante el sistema de grapas.

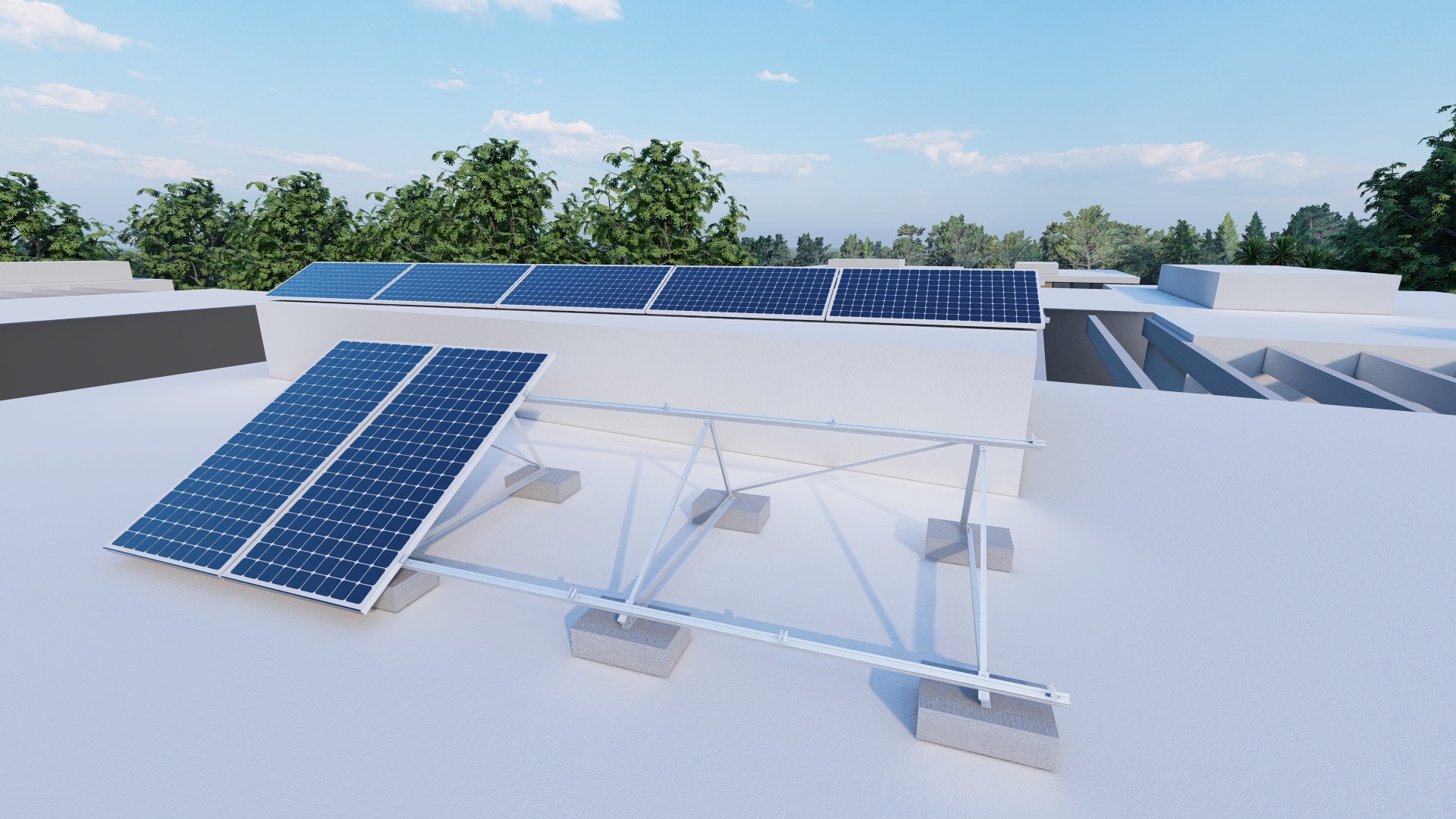

Estructura inclinada 30° con toda la perfilería, accesorios y tornillería necesaria para la instalación en bloques de hormigón o similar. En este caso el perfil continuo de la base es sustituido por dos tramos de perfil que harán de fijación base. Disposición de módulos FV en vertical/horizontal. Para fijar cada bastidor varilla M-10 y sistema de nivelación de la propia estructura mediante sistema “tuerca/contratuerca”. La fijación de la varilla a los bloques de hormigón se deberá realizar mediante anclaje químico. El sistema de fijación del panel a la estructura será mediante el sistema de grapas.

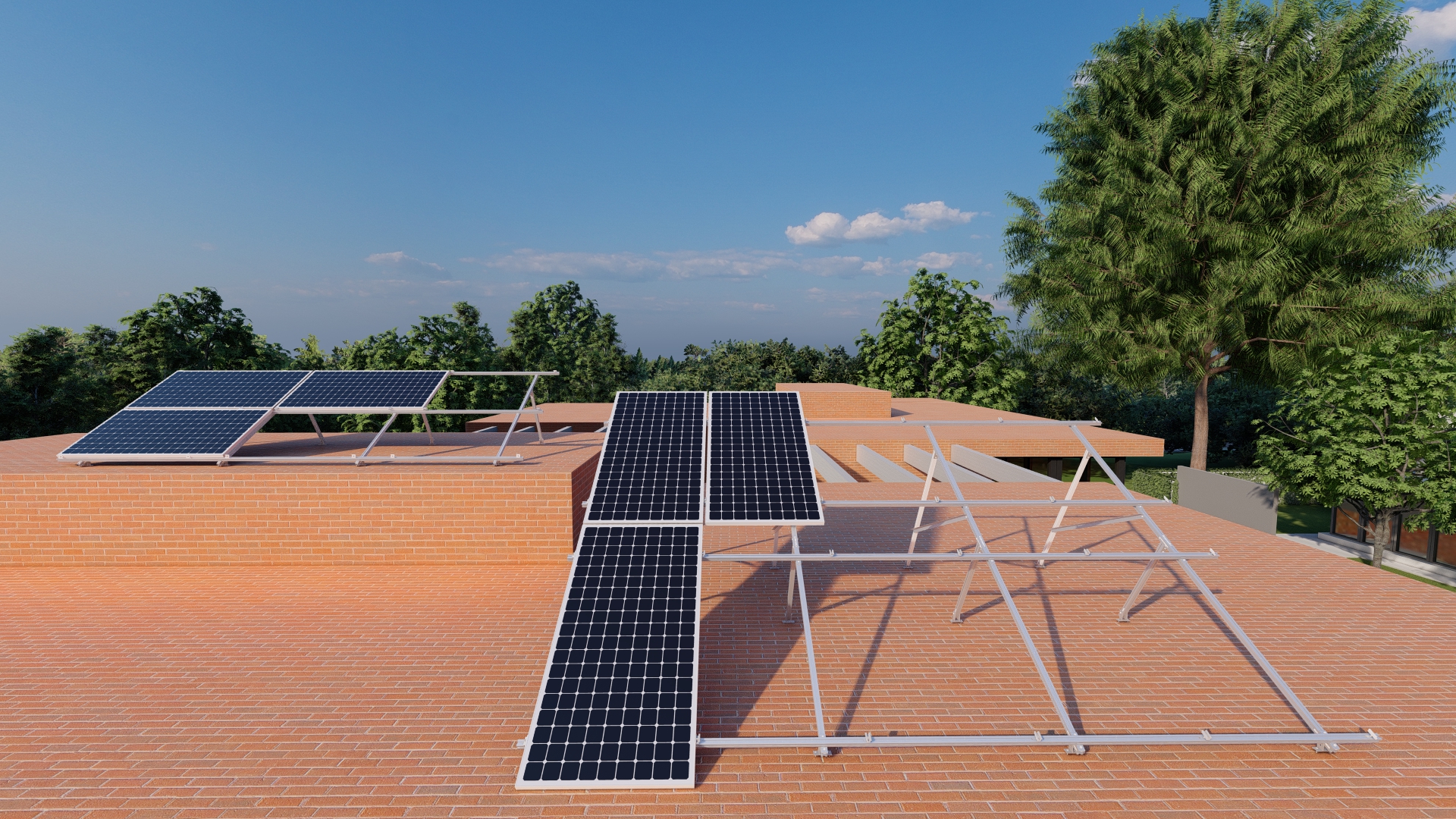

Estructura inclinada 30° con toda la perfilería, accesorios y tornillería necesaria para la instalación en bloques de hormigón o similar. Disposición de módulos FV en vertical/horizontal para dos filas. El sistema 2 filas en vertical lleva 4 correas y un apoyo intermedio en el bastidor, mientras que el sistema 2 filas en horizontal lleva 3 correas sin apoyo intermedio. Para fijar cada bastidor varilla M-10 y sistema de nivelación de la propia estructura mediante sistema “tuerca/contratuerca”. La fijación de la varilla a los bloques de hormigón se deberá realizar mediante anclaje químico. El sistema de fijación del panel a la estructura será mediante el sistema de grapas.

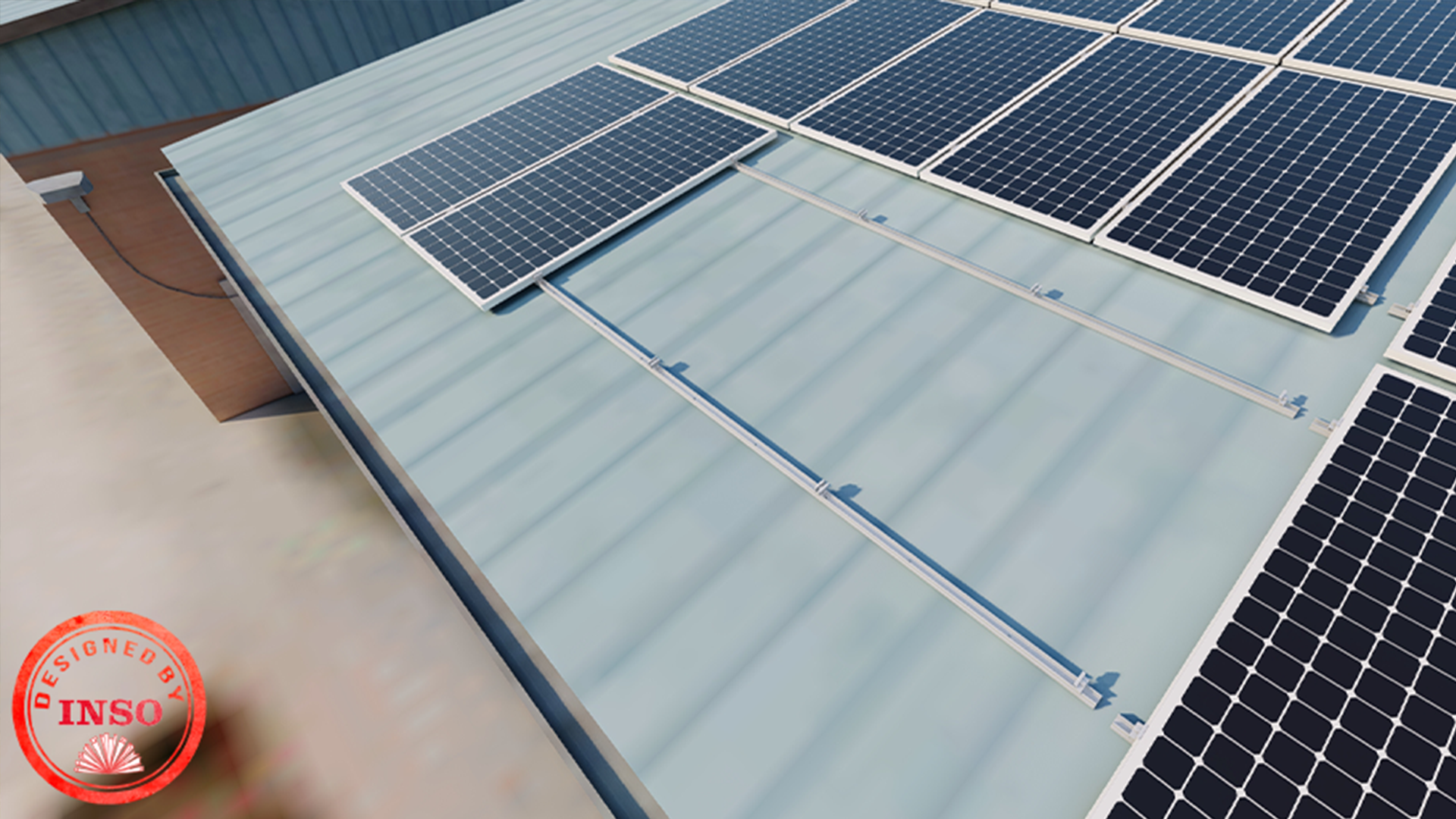

Sistema de montaje para cubiertas de chapa/chapa Sandwich, generalmente para cubiertas de uso industrial. El sistema es un rail continuo que se fijara sobre la cubierta con tornillo autorroscante en la parte alta de la chapa. Sobre cara inferior del perfil se colocará una junta para asegurar la estanqueidad de la cubierta. El sistema de fijación del panel a la estructura será mediante el sistema de grapas.

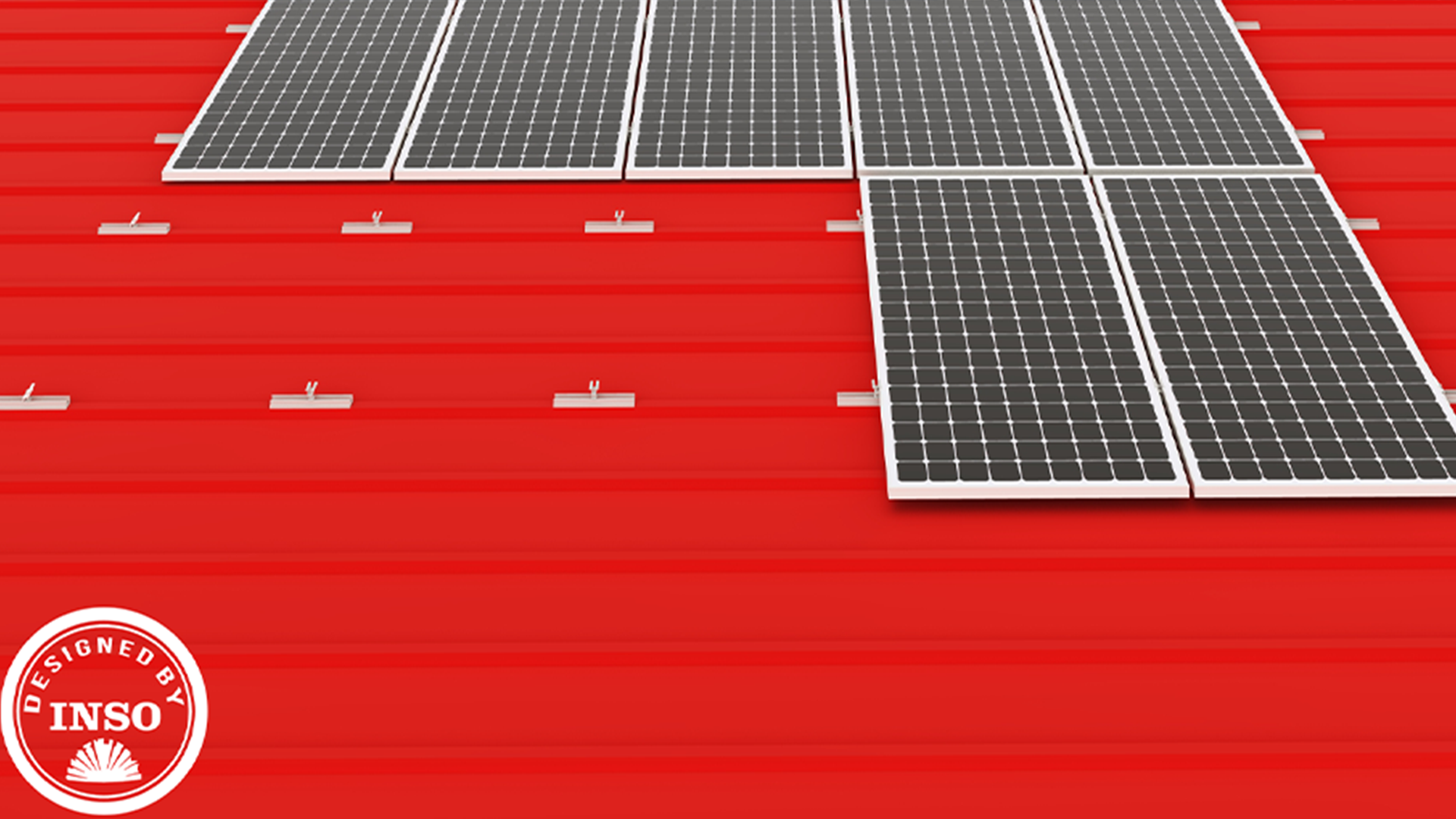

Sistema de montaje para cubiertas de chapa/chapa Sandwich, generalmente para cubiertas de uso industrial. El sistema es un rail por tramos que se fijara sobre la cubierta con tornillo autorroscante en la parte alta de la chapa. Sobre cara inferior del perfil se colocará una junta para asegurar la estanqueidad de la cubierta. El sistema de fijación del panel a la estructura será mediante el sistema de grapas.

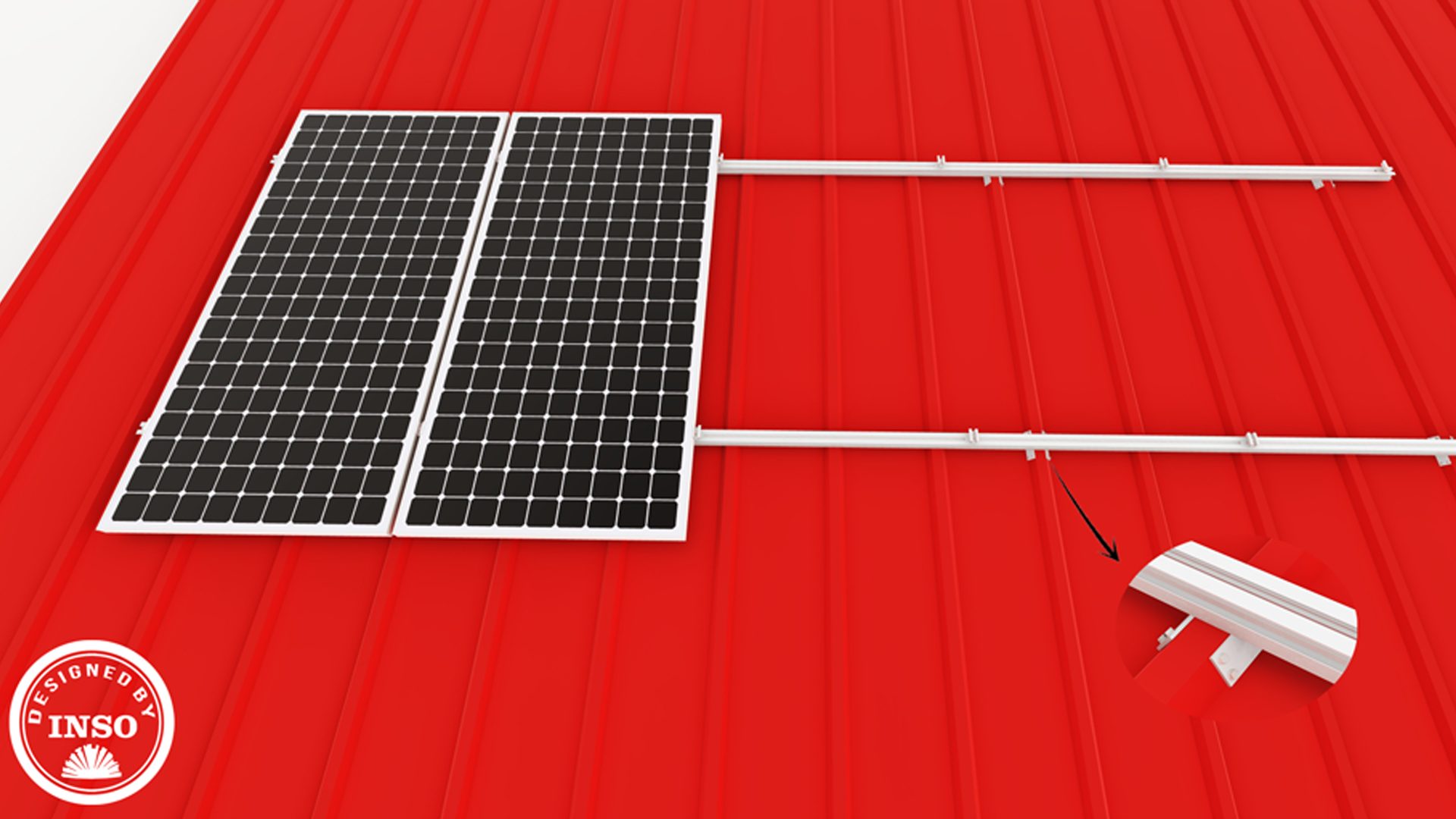

Sistema de montaje para cubiertas de chapa grecada. Este sistema se caracteriza por su fijación al lateral de la greca mediante tornillo autorroscante. Esta fijación se une por el carril inferior del perfil y permite que se quede fijo cuando se atornilla la fijación. El sistema de fijación del panel a la estructura será mediante el sistema de grapas.

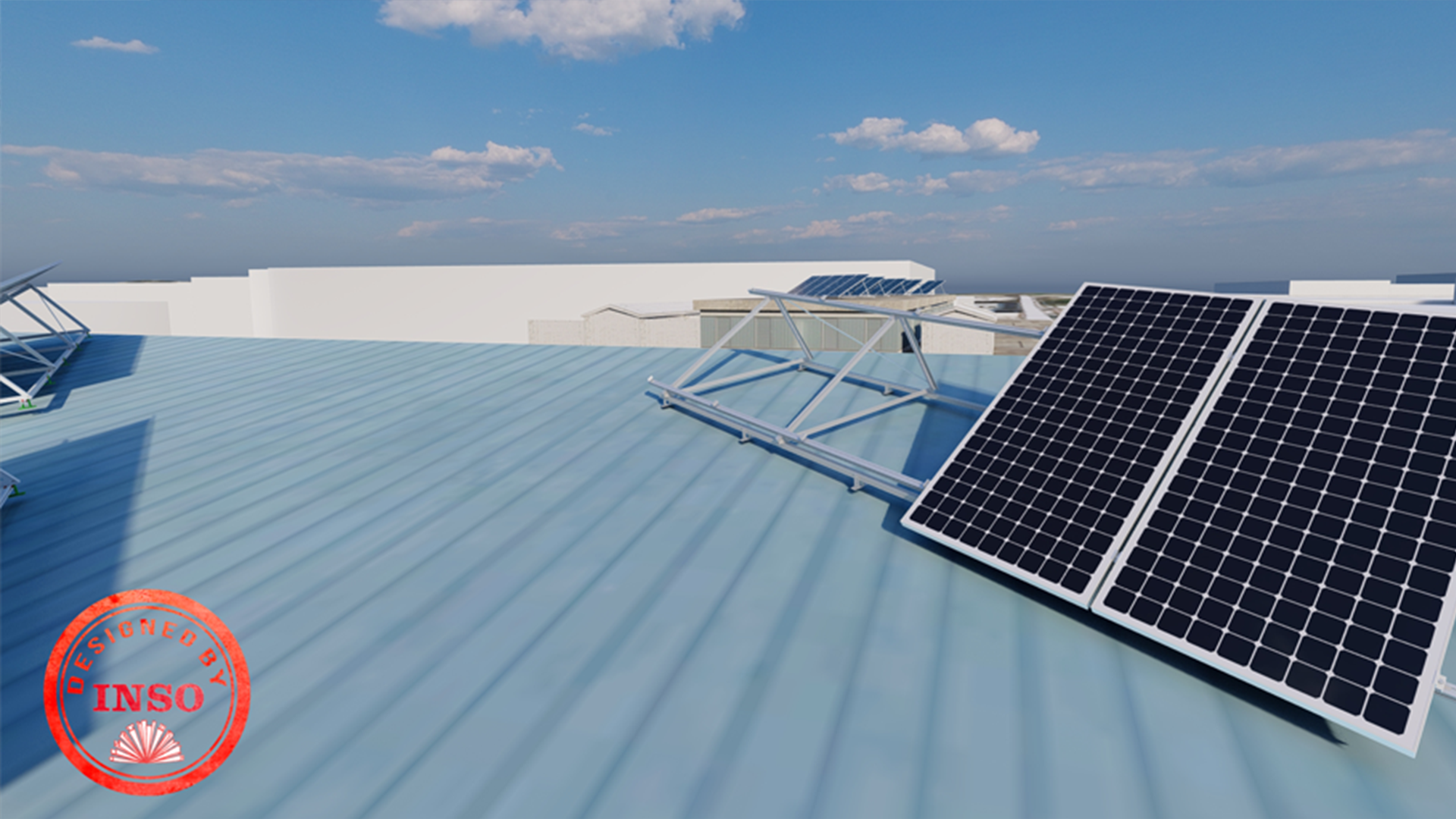

Sistema de montaje inclinado utilizado para fijarse en correas de naves industriales cuando estas se disponen en sentido este-oeste y su separación no permite anclar los bastidores directamente. El sistema de fijación será con base rectangular con tornillos autotaladrantes directamente a correa de acero. El sistema de fijación del panel a la estructura será mediante el sistema de grapas.

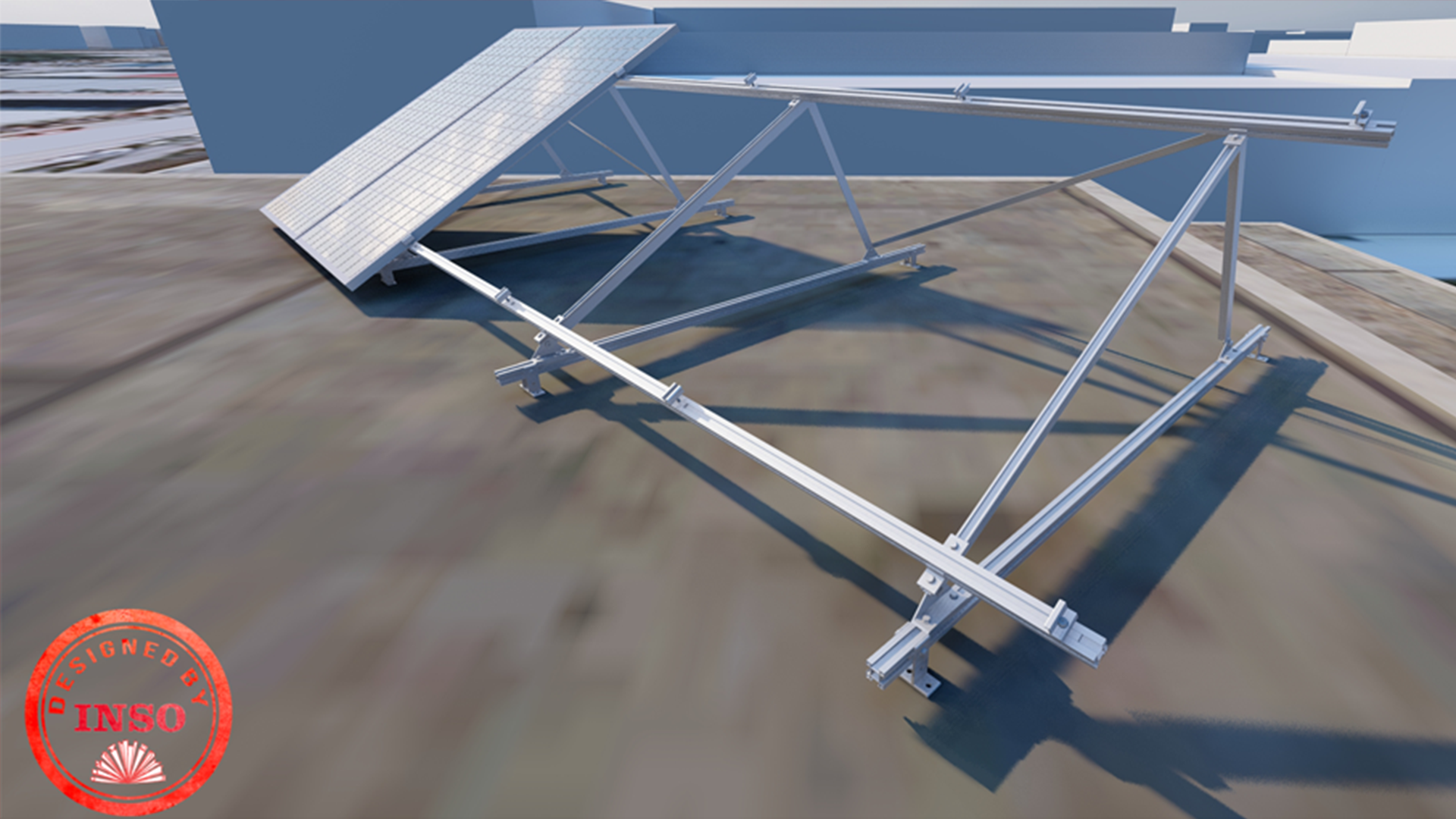

Sistema de montaje inclinado utilizado para fijarse en correas de naves industriales cuando estas se disponen en sentido norte-sur y su separación no permite anclar los bastidores directamente. El sistema de fijación será con base rectangular con tornillos autotaladrantes directamente a correa de acero. El sistema de fijación del panel a la estructura será mediante el sistema de grapas.
